如何验证臭氧发生器产生的臭氧浓度和流量是否符合要求？

如何验证臭氧发生器产生的臭氧浓度和流量是否符合要求？

验证臭氧发生器产生的臭氧浓度和流量是否符合要求，可通过专业设备检测、与标准物质对比、工艺效果评估等方式，以下是详细介绍：

臭氧浓度验证

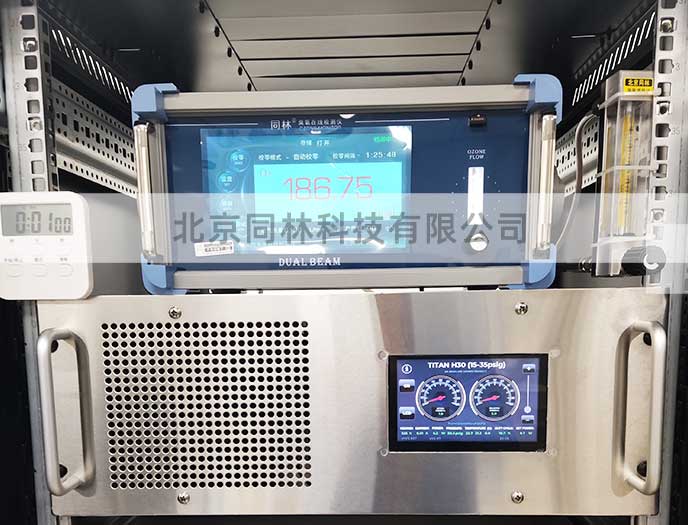

使用臭氧检测仪直接测量

选择合适的检测仪：根据臭氧发生器的工作范围和精度要求，选择符合标准的臭氧检测仪。常见的检测仪类型有电化学传感器检测仪、紫外吸收法检测仪等。电化学传感器检测仪操作简便、成本较低，适用于一般场合的臭氧浓度检测；紫外吸收法检测仪精度高、测量范围宽，常用于高精度要求的检测场景。

测量方法：将检测仪的采样口与臭氧发生器的出气口连接，确保连接紧密，避免漏气。开启臭氧发生器和检测仪，待系统稳定运行一段时间后（一般为 5 - 10 分钟），读取检测仪显示的臭氧浓度值。多次测量取平均值，以提高测量的准确性。

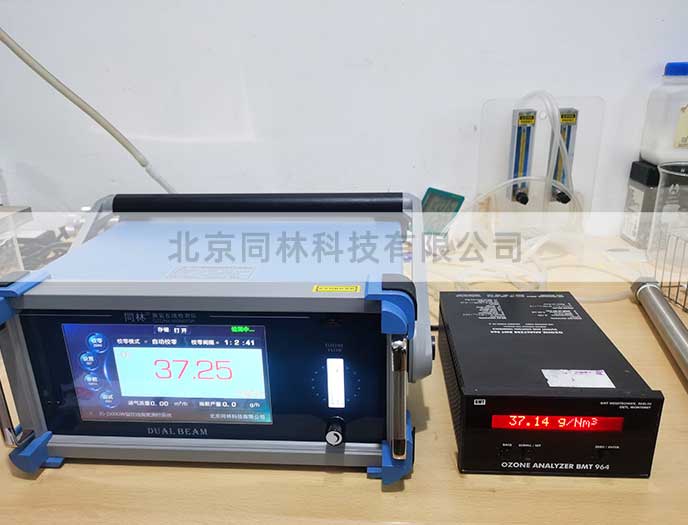

与标准气体对比

获取标准臭氧气体：可以从专业的气体供应商处购买已知浓度的标准臭氧气体。标准气体的浓度应尽量接近臭氧发生器的目标浓度，以减小测量误差。

对比测量：将标准臭氧气体通入与臭氧发生器相同的检测系统中，记录检测仪显示的浓度值。然后再测量臭氧发生器产生的臭氧浓度，将两者进行对比。如果测量值与标准值的偏差在允许范围内（一般根据工艺要求，偏差应不超过 ±5% - ±10%），则认为臭氧发生器产生的臭氧浓度符合要求。

臭氧流量验证

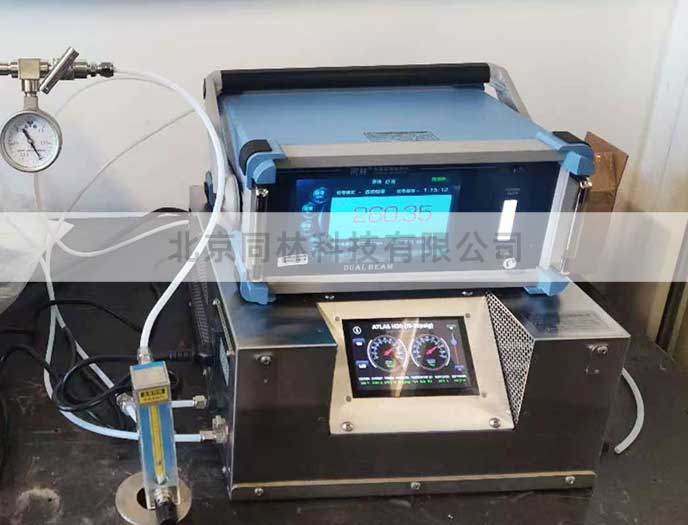

使用流量测量设备

选择合适的流量测量仪器：常见的流量测量仪器有转子流量计、质量流量控制器（MFC）等。转子流量计结构简单、价格便宜，适用于对流量测量精度要求不高的场合；MFC 测量精度高、响应速度快，常用于高精度流量控制和测量的场景。

测量流量：将流量测量仪器安装在臭氧发生器的出气管道上，确保安装正确、连接牢固。开启臭氧发生器，待流量稳定后，读取流量测量仪器显示的流量值。同样进行多次测量取平均值，以获得准确的流量数据。

体积法测量

原理：通过测量一定时间内臭氧气体的体积，计算出臭氧的流量。

操作方法：使用一个已知容积的容器（如气袋或量筒），将臭氧发生器的出气口与容器连接，记录开始和结束时间，以及容器内气体达到一定体积所需的时间。根据容器的容积和测量时间，计算出臭氧的流量。例如，容器容积为 V（升），测量时间为 t（分钟），则臭氧流量 Q = V /t（升 / 分钟）。

工艺效果验证

薄膜质量检测

在原子层沉积（ALD）等实际工艺中，臭氧浓度和流量会直接影响薄膜的质量。通过对沉积薄膜的厚度、成分、均匀性等参数进行检测和分析，可以间接验证臭氧发生器的性能。例如，使用椭偏仪测量薄膜的厚度和折射率，使用 X 射线光电子能谱（XPS）分析薄膜的成分。如果薄膜的各项性能指标符合工艺要求，则说明臭氧发生器产生的臭氧浓度和流量基本合适。

反应速率监测

观察 ALD 反应的速率也是验证臭氧性能的一种方法。在相同的工艺条件下，比较实际反应速率与预期反应速率。如果反应速率稳定且接近预期值，则表明臭氧的浓度和流量能够满足工艺要求。反之，如果反应速率过快或过慢，可能意味着臭氧浓度或流量存在问题，需要进一步调整和验证。
